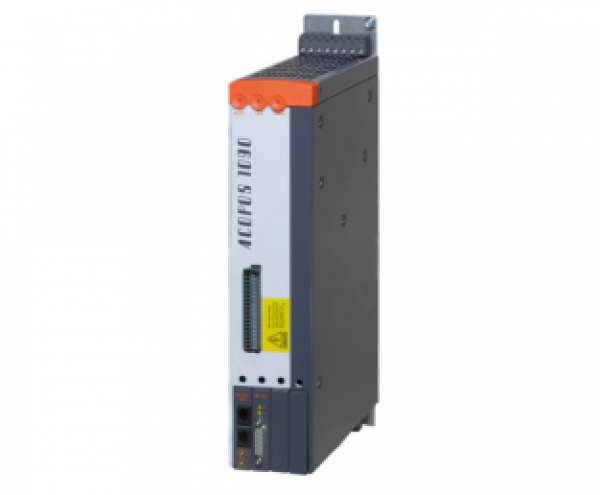

Biến tần Acopos B&R 8V1090.00-2

Mã sản phẩm:

Giá bán: Liên hệ

Mô tả sản phẩm:

SKU: 8V1090.00-2

Hãng sản xuất: B&R

Xuất xứ: Austria

Chất lượng: Mới 100%

Bảo hành: Chính hãng

Chứng từ: CO, DoC

Thiết kế cơ khí dạng mô-đun sử dụng các mô-đun cắm trực tiếp.
Bộ lọc đường dây tích hợp, đảm bảo tín hiệu điện ổn định và không nhiễu.
Điện trở hãm tích hợp, hỗ trợ quản lý năng lượng dư thừa trong quá trình phanh động cơ.
Kết nối nhanh qua các đầu nối dạng cắm, giúp lắp đặt và bảo trì dễ dàng.
Chức năng khóa khởi động lại an toàn tích hợp, đảm bảo tính an toàn trong vận hành.

Bộ truyền động servo ACOPOS, 3 pha 400-480 V, 8.8 A, 4 kW, tích hợp bộ lọc đường dây, điện trở hãm và chức năng khóa khởi động lại an toàn điện tử.

Liên hệ ngay với DPTA Corporation – nhà phân phối chính thức của B&R tại Việt Nam, để nhận thêm thông tin chi tiết và báo giá tốt nhất!

- Địa chỉ: 161 Ngô Quyền Phường Hiệp Phú Thành phố Thủ Đức, TP.HCM

- Website: https://dpta.com/vn/

- Hotline: +84 28 3737 0165

- Youtube: https://www.youtube.com/@DPTA-Corp

General information

B&R ID code	0x12C8
Slots for plug-in modules	4
Certifications
CE	Yes
Functional safety	Yes
UL	cULus E225616 Power conversion equipment
EAC	Yes
KC	Yes

Mains connection

Permissible network configurations	TT, TN
Mains input voltage	3x 400 VAC to 480 VAC ±10% 3x 230 VAC ±10%
Frequency	50 / 60 Hz ±4%
Installed load	Max. 10 kVA
Inrush current at 400 VAC	7 A
Switch-on interval	>10 s
Integrated line filter per EN 61800-3, category C3	Yes
Power dissipation at device nominal power without braking resistor	Approx. 200 W

DC bus connection

DC bus capacitance	470 µF

24 VDC power supply

Input voltage	24 VDC ±25%
Input capacitance	8200 µF
Current consumption	Max. 2.5 A + Current for motor holding brake

Motor connection

Quantity	1
Continuous current	8.8 A_eff
Reduction of continuous current depending on ambient temperature
Mains input voltage: 400 VAC
Switching frequency 5 kHz	No reduction
Switching frequency 10 kHz	0.18 A_eff per °C (starting at 54°C)
Switching frequency 20 kHz	0.18 A_eff per °C (starting at 30°C)
Mains input voltage: 480 VAC
Switching frequency 5 kHz	No reduction
Switching frequency 10 kHz	0.18 A_eff per °C (starting at 48°C)
Switching frequency 20 kHz	0.18 A_eff per °C (starting at 18°C)
Reduction of continuous current depending on installation elevation
Starting at 500 m above sea level	0.88 A_eff per 1000 m
Peak current	24 A_eff
Nominal switching frequency	10 kHz
Possible switching frequencies	5 / 10 / 20 kHz
Insulation stress of the connected motor per IEC TS 60034-25:2004	Limit value curve A
Max. motor line length	25 m
Protective measures
Overload protection	Yes
Short-circuit and ground fault protection	Yes
Max. output frequency	598 Hz
Terminal connection cross section
Flexible and fine-stranded wires
With wire end sleeves	0.25 to 4 mm²
Approbation data
UL/C-UL-US	30 to 10 AWG
CSA	28 to 10 AWG

Motor holding brake connection

Response threshold for open-circuit monitoring	Approx. 385 mA
Max. output current	1 A
Max. number of switching cycles	Unlimited since implemented electronically

Braking resistor

Peak power output	7 kW
Continuous power	200 W

Limit switch and reference inputs

Quantity	3
Circuit	Sink
Electrical isolation
Input - ACOPOS	Yes
Input - Input	No
Input voltage
Nominal	24 VDC
Maximum	30 VDC
Switching threshold
Low	<5 V
High	>15 V
Input current at nominal voltage	Approx. 4 mA
Switching delay	Max. 2.0 ms
Modulation compared to ground potential	Max. ±38 V

Enable inputs

Quantity	1
Circuit	Sink
Electrical isolation
Input - ACOPOS	Yes
Input voltage
Nominal	24 VDC
Maximum	30 VDC
Input current at nominal voltage	Approx. 30 mA
Switching threshold
Low	<5 V
High	>15 V
Switching delay
Enable 0 → 1, ready for PWM	Max. 100 µs
Enable 1 → 0, PWM off	Max. 2.0 ms
Modulation compared to ground potential	Max. ±38 V
OSSD signal connections	Not permitted

Trigger inputs

Quantity	2
Circuit	Sink
Electrical isolation
Input - ACOPOS	Yes
Input - Input	No
Input voltage
Nominal	24 VDC
Maximum	30 VDC
Switching threshold
Low	<5 V
High	>15 V
Input current at nominal voltage	Approx. 10 mA
Switching delay
Rising edge	52 µs ±0.5 µs (digitally filtered)
Falling edge	53 µs ±0.5 µs (digitally filtered)
Modulation compared to ground potential	Max. ±38 V

Electrical properties

Discharge capacitance	660 nF
Energy efficiency (IE classification)
Efficiency data	IE2 (10,25) 1.6% IE2 (50,25) 1.6% IE2 (10,50) 1.8% IE2 (50,50) 1.9% IE2 (90,50) 2% IE2 (10,100) 2.2% IE2 (50,100) 2.5% IE2 (90,100) 2.9%
Nominal losses in standby mode	16.8 W

Operating conditions

Permissible mounting orientations
Hanging vertically	Yes
Horizontal, face up	Yes
Standing horizontally	No
Installation elevation above sea level
Nominal	0 to 500 m
Maximum	2000 m
Pollution degree per EN 61800-5-1	2 (non-conductive pollution)
Overvoltage category per EN 61800-5-1	II
Degree of protection per EN 60529	IP20

Ambient conditions

Temperature
Operation
Nominal	5 to 40°C
Maximum	55°C
Storage	-25 to 55°C
Transport	-25 to 70°C
Relative humidity
Operation	5 to 85%
Storage	5 to 95%
Transport	Max. 95% at 40°C
