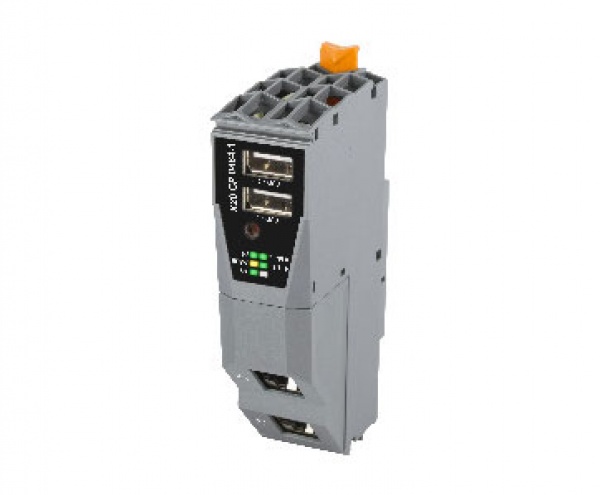

Bộ lập trình B&R X20CP0484-1

Mã sản phẩm: X20CP0484-1

Giá bán: Liên hệ

Mô tả sản phẩm:

PLC X20 Compact-S
ARM Cortex-A9-667
RAM DDR3 512 MB
FRAM 64 kB
Ô flash tích hợp 2 GB
2 giao diện USB
1 giao diện RS232
1 giao diện POWERLINK
1 giao diện Ethernet 10/100BASE-T
Có thể được mở rộng với khe cắm giao diện X20
Đặt hàng riêng đế bus, mô-đun cấp nguồn và khối đầu cuối!

Bộ xử lý ARM Cortex-A9 với 667 MHz và bộ xử lý I/O tích hợp
POWERLINK với chuỗi phản hồi thăm dò ý kiến tích hợp
Ethernet tích hợp
2x USB tích hợp
512 MB DDR3 SDRAM
Ổ đĩa flash tích hợp 2 GB
Không quạt
Không có pin
Cực kỳ nhỏ gọn

Bộ điều khiển trong dòng X20 Compact-S đều mạnh mẽ và nhỏ gọn. Thiết kế không quạt, không dùng pin của những bộ điều khiển này có nghĩa là chúng hoàn toàn không cần bảo trì.

X20CP0484-1 được trang bị bộ xử lý ARM Cortex-A9-667, RAM 512 MB và ổ flash tích hợp 2 GB. FRAM để lưu trữ các biến còn lại có sẵn 64 kB.

Với POWERLINK, Ethernet, USB và RS232, bộ điều khiển cung cấp nhiều tùy chọn giao tiếp. Có sẵn giao diện RS485 hoặc CAN tùy chọn. Nếu ứng dụng yêu cầu giao diện bổ sung, bộ điều khiển có thể được mở rộng theo mô-đun bằng một hoặc hai khe giao diện X20. Điều này cho phép sử dụng toàn bộ dòng sản phẩm giao diện bus trường X20.

Short description

Interfaces	1x Ethernet, 1x POWERLINK V2, 2x USB, 1x X2X Link
System module	Controller

General information

B&R ID code	0xFA24
Cooling	Fanless
Status indicators	CPU function, Ethernet, POWERLINK
Diagnostics
CPU function	Yes, using LED status indicator
Ethernet	Yes, using LED status indicator
POWERLINK	Yes, using LED status indicator
Temperature	Yes, using software register
Support
Controller redundancy	No
Storage health data support	Yes
ACOPOS support	Yes
Visual Components support	Yes
Power consumption	2.95 W
Additional power dissipation caused by actuators (resistive) [W]	-
Certifications
CE	Yes
UKCA	Yes
ATEX	Zone 2, II 3G Ex nA nC IIA T5 Gc IP20, Ta (see X20 user's manual) FTZÚ 09 ATEX 0083X
UL	cULus E115267 Industrial control equipment
HazLoc	cCSAus 244665 Process control equipment for hazardous locations Class I, Division 2, Groups ABCD, T5
DNV	Temperature: B (0 to 55°C) Humidity: B (up to 100%) Vibration: B (4 g) EMC: B (bridge and open deck)
LR	ENV1
KR	Yes
ABS	Yes
BV	EC33B Temperature: 5 - 55°C Vibration: 4 g EMC: Bridge and open deck
EAC	Yes

Controller

Real-time clock	Retention for at least 300 hours, typ. 1000 hours at 25°C, 1 s resolution, -18 to 28 ppm accuracy at 25°C
FPU	Yes
Processor
Type	ARM Cortex-A9
Clock frequency	667 MHz
L1 cache
Data code	32 kB
Program code	32 kB
L2 cache	512 kB
Integrated I/O processor	Processes I/O data points in the background
Remanent variables	64 kB FRAM, retention >10 years
Shortest task class cycle time	0.4 ms
Typical instruction cycle time	0.0106 µs
Standard memory
RAM	512 MB DDR3 SDRAM
Application memory
Type	2 GB eMMC flash memory
Data retention	10 years
Writable data amount
Guaranteed	40 TB
Results for 5 years	21.9 GB/day
Guaranteed erase/write cycles	20,000
Error-correcting code (ECC)	Yes
Slots for interface modules
X20BB5x	0
X20BB6x	1
X20BB7x	2

Interfaces

Interface IF2
Signal	Ethernet
Variant	1x RJ45 shielded
Line length	Max. 100 m between 2 stations (segment length)
Transfer rate	10/100 Mbit/s
Transfer
Physical layer	10BASE-T/100BASE-TX
Half-duplex	Yes
Full-duplex	Yes
Autonegotiation	Yes
Auto-MDI/MDIX	Yes
Interface IF3
Fieldbus	POWERLINK V2 managing or controlled node
Type	Type 6
Variant	1x RJ45 shielded
Line length	Max. 100 m between 2 stations (segment length)
Transfer rate	100 Mbit/s
Transfer
Physical layer	100BASE-TX
Half-duplex	Yes
Full-duplex	POWERLINK mode: No / Ethernet mode: Yes
Autonegotiation	Yes
Auto-MDI/MDIX	Yes
Interface IF4
Type	USB 1.1/2.0
Variant	Type A
Max. output current	0.2 A
Interface IF5
Type	USB 1.1/2.0
Variant	Type A
Max. output current	0.2 A
Interface IF6
Fieldbus	X2X Link master
On base module	X20BBx2: Compact-S PLC base module with integrated RS232 interface X20BBx3: Compact-S PLC base module with integrated RS485 interface X20BBx7: Compact-S PLC base module with integrated RS232 and CAN bus interface

Electrical properties

Electrical isolation	Ethernet (IF2) and POWERLINK (IF3) isolated from each other, from other interfaces and from PLC X2X (IF6) isolated from other interfaces and PLC: Yes, with X20PS9600 / No, with X20PS9602 USB (IF4, IF5) not isolated from each other and PLC

Operating conditions

Mounting orientation
Horizontal	Yes
Vertical	Yes
Installation elevation above sea level
0 to 2000 m	No limitation
>2000 m	Reduction of ambient temperature by 0.5°C per 100 m
Degree of protection per EN 60529	IP20

Ambient conditions

Temperature
Operation
Horizontal mounting orientation	-25 to 60°C
Vertical mounting orientation	-25 to 50°C
Derating	See section "Derating" in the X20PS960x data sheet.
Storage	-40 to 85°C
Transport	-40 to 85°C
Relative humidity
Operation	5 to 95%, non-condensing
Storage	5 to 95%, non-condensing
Transport	5 to 95%, non-condensing

Mechanical properties

Note	Order 1x terminal block X20TB12 separately. Order 1x power supply module X20PS9600 or X20PS9602 separately. Order 1x Compact-S PLC base X20BB5x, X20BB6x or X20BB7x separately.
Pitch
X20BB5x	37.5^+0.2mm
X20BB6x	62.5^+0.2mm
X20BB7x	87.5^+0.2mm
