Dưới đây là các ứng dụng và trường hợp sử dụng chính của từng giải pháp:

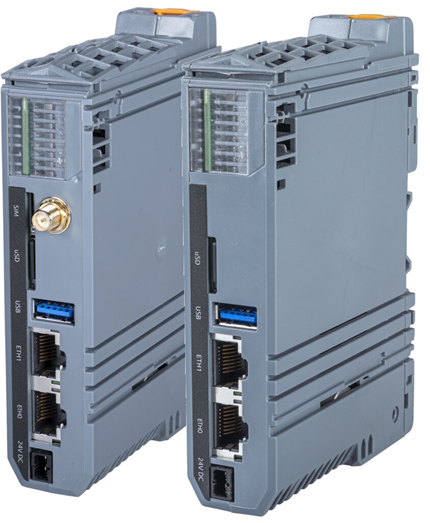

1. Tổng quan về B&R X20 Edge IoT (X20EDS410)

• Ứng dụng chính: X20 Edge là một gateway IIoT thông minh kết nối bộ điều khiển máy với các hệ thống lập kế hoạch, cung cấp cái nhìn sâu sắc về sản xuất. Nó đóng vai trò là một thiết bị độc lập để tích hợp các dịch vụ kỹ thuật số và cho phép người dùng cuối truy cập vào các phân tích chi tiết.
• Các trường hợp sử dụng (Use Cases):

• Ghi nhật ký dữ liệu: Lưu trữ lượng lớn dữ liệu máy một cách an toàn.
• Giao tiếp với hệ thống CNTT: Trao đổi dữ liệu ở nhiều định dạng và kết nối máy móc với hệ thống doanh nghiệp.
• Chạy các ứng dụng IoT: Thực hiện các tác vụ không thời gian thực.
• Thu thập và lưu trữ dữ liệu.
• Hiển thị máy (Machine View): Kết nối camera để giám sát máy theo thời gian thực.
• Bảng điều khiển dạy học (Teach Pendant): Thay thế các bảng điều khiển cồng kềnh bằng bộ điều khiển trò chơi.
• Triển khai phần mềm: Dễ dàng xác thực và triển khai phần mềm PLC.
• Cổng máy (Machine Gateway): Toàn bộ giao tiếp PLC chạy qua X20 Edge.
• Trực quan hóa: Dễ dàng hiển thị giao diện người dùng của máy.
• Máy nói chuyện (Talking Machine): Đọc to các cảnh báo và thông tin máy.
• Hệ thống công thức (Recipe System): Quản lý các công thức máy trong cơ sở dữ liệu.
• Đầu đọc mã vạch (Barcode Reader): Tích hợp quét mã vạch liền mạch.
• Bộ định tuyến NAT (NAT Router): Quản lý mạng của máy thông qua X20 Edge.
• Máy in: Dễ dàng kết nối nhiều máy in.
• WiFi SSID: Sử dụng số seri của máy làm ID điểm truy cập.

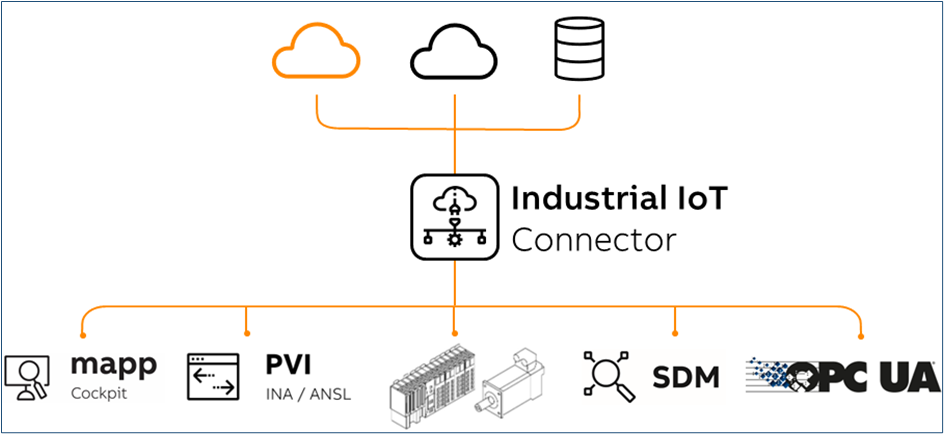

2. Industrial IIoT Connector – Cầu nối giữa OT và IT

• Ứng dụng chính: Industrial IIoT Connector là cầu nối giữa cấp độ máy móc (OT) và cấp độ CNTT, cho phép các nhà chế tạo máy và nhà vận hành nhà máy dễ dàng tìm, thu thập và chọn dữ liệu từ thế giới OT của B&R (PLC của B&R), sau đó chuyển đổi và chuyển dữ liệu đó một cách liền mạch đến một hoặc nhiều hệ thống CNTT (tại chỗ hoặc đám mây).
• Các trường hợp sử dụng (Use Cases):

• Thu thập dữ liệu cho bảo trì dự đoán: Nhà chế tạo máy thu thập dữ liệu từ máy (sử dụng SDM, ANSL, CoTrace) để phục vụ ứng dụng bảo trì dự đoán và chuyển tiếp dữ liệu này đến dịch vụ đám mây của họ.
• Kiểm tra dự án và quản lý tài sản: Kiểm tra xem dự án Automation Studio gốc có trên máy hay không trước khi cử kỹ thuật viên dịch vụ, và tích hợp dữ liệu này vào hệ thống quản lý tài sản hiện có.
• Vận hành độc lập hoặc tích hợp: Có thể hoạt động như một giải pháp độc lập hoặc được tích hợp vào một giải pháp IIoT hiện có.
• Triển khai linh hoạt: Có thể triển khai trên bất kỳ phần cứng nào chạy Linux dưới dạng giải pháp container (dựa trên Docker), cùng với các ứng dụng B&R khác (như ACOPOStrak Monitor, mặc dù hỗ trợ X20 Edge cho ACOPOStrak Monitor được lên kế hoạch vào Q4 2025) hoặc ứng dụng của bên thứ ba.
• Khám phá tài sản (Asset Discovery): Tự động phát hiện các PLC B&R trong mạng.
• Chuyển tiếp thông tin phần cứng/phần mềm: Dựa trên SDM, chuyển tiếp thông tin về phần mềm và phần cứng vào các dịch vụ CNTT.
• Kết nối đa dạng với IT: Hỗ trợ các giao thức như MQTT, REDIS, NATS và cơ sở dữ liệu như SQL, PostgreSQL, Timescale DB, cũng như các dịch vụ đám mây như MS Azure Event Grid và AWS Event Bridge.
• Quản lý luồng dữ liệu (Dataflows): Định nghĩa, giám sát và lên lịch thực hiện các luồng thu thập và chuyển tiếp dữ liệu.
• Quản lý người dùng: Cung cấp hệ thống quản lý người dùng cục bộ cho IIoT Connector.
• Sao lưu và phục hồi: Hỗ trợ sao lưu cấu hình và xuất nhật ký để chẩn đoán.

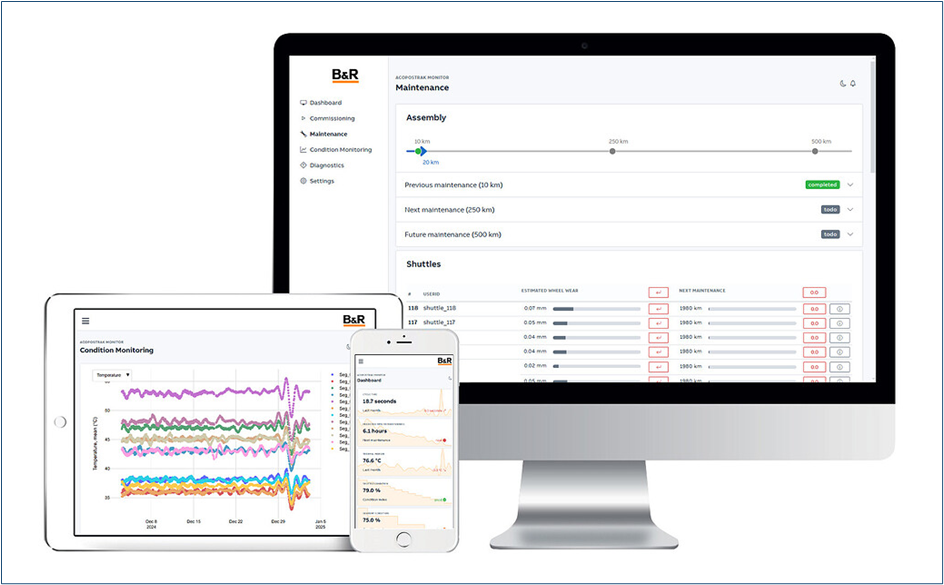

3. ACOPOStrak Monitor – Giám sát và bảo trì dự đoán thông minh

• Ứng dụng chính: ACOPOStrak Monitor là một ứng dụng biên (edge application) cung cấp các công cụ và phân tích nâng cao trực tiếp cho người dùng trong suốt vòng đời của máy. Nó giúp giám sát hệ thống B&R ACOPOStrak trong thời gian dài.
• Các trường hợp sử dụng (Use Cases):

• Xác định và giải quyết vấn đề: Phát hiện và khắc phục sự cố trước khi chúng trở nên nghiêm trọng.
• Theo dõi bảo trì: Ghi lại các tác vụ bảo trì cần thiết.
• Bảo trì dự đoán: Sử dụng để lên lịch bảo trì tối ưu dựa trên ước tính độ mòn bánh xe của con thoi.
• Giám sát liên tục: Liên tục giám sát dữ liệu máy để tối đa hóa thông lượng.
• Khắc phục sự cố: Khắc phục sự cố bất cứ lúc nào với dữ liệu phụ trợ được lưu trữ liên tục.
• Vận hành (Commissioning): Kiểm tra sự sai lệch cơ học trước khi chúng gây ra hư hại nghiêm trọng.
• Giám sát tình trạng (Condition monitoring): Thu thập dữ liệu dài hạn về các thông số máy quan trọng nhất.
• Chẩn đoán (Diagnostics): Tự động tạo sự kiện khi có lỗi lắp ráp hoặc kích hoạt thủ công, lưu trữ thông tin để khắc phục sự cố sau này.
• Phân tích ACOPOStrak: Cung cấp các công cụ và phân tích nâng cao, mang lại thông tin chi tiết giá trị cho toàn bộ vòng đời của máy.
• Hoạt động ngoại tuyến: Có thể hoạt động hoàn toàn ngoại tuyến, bao gồm việc xác định và giải quyết vấn đề, mặc dù người dùng có thể đẩy dữ liệu lên đám mây thông qua IIoT Connector.
• Giám sát nhiều PLC: Phiên bản Core nhắm mục tiêu một PLC duy nhất, trong khi các phiên bản Advanced và Premium cho phép nhắm mục tiêu nhiều PLC hơn.

4. OPC UA FX (X20BC008T) – Giải pháp kết nối mở và tương thích cao

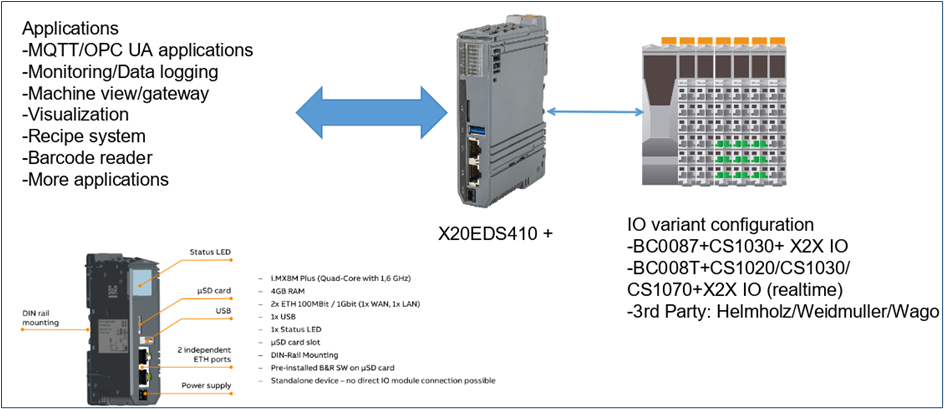

• X20 edge hoặc động như OPC UA client kết hợp X20BC008T(OPC UA FX) và X20 IO tạo ra một ứng dụng hoàn chỉnh giúp giải quyết một số bài toán nhỏ của một PLC/Controller+IO cần có
• Ứng dụng chính: X20BC008T là bộ điều khiển bus cung cấp các chức năng OPC UA FX, cho phép bất kỳ máy khách OPC UA nào truy cập để đọc hoặc ghi dữ liệu từ các mô-đun I/O được kết nối với bộ điều khiển bus.
• Các trường hợp sử dụng (Use Cases):

• Cấu hình I/O qua OPC UA FX.
• Chẩn đoán OPC UA và chẩn đoán mô-đun trong thời gian chạy thông qua máy khách OPC UA.
• Trao đổi dữ liệu chu kỳ (PubSub): Cấu hình nhà xuất bản/người đăng ký (publisher/subscriber) để trao đổi dữ liệu một cách tuần hoàn.
• Tích hợp mạng TSN: Hỗ trợ tích hợp vào mạng TSN như một điểm cuối (end node).
• Quản lý mạng nâng cao: Hỗ trợ các giao thức như Multiple Spanning Tree Protocol (MSTP) và Link Layer Discovery Protocol (LLDP) cho các tác vụ quản lý mạng thông qua NETCONF.

Tóm lại, các giải pháp của B&R X20 Edge mang đến một hệ sinh thái toàn diện để hiện đại hóa các quy trình công nghiệp, từ việc thu thập dữ liệu cấp thấp đến phân tích nâng cao và tích hợp vào hệ thống CNTT, hỗ trợ mạnh mẽ cho các ứng dụng IoT và IIoT.

5. Mã đặt hàng

• X20EDS410+0TB1102.2100-01: X20 Edge 4 GB RAM, 2x ETH, 1x USB, 1x SD 64GB
• X20EDS410-4G+0TB1102.2100-01: X20 Edge 4 GB RAM, 2x ETH, 1x USB, 1x SD 64GB, 1x 4G global modem, 1x SIM slot
• X20BC008T+X20BB80X+X20PS9400+X20TB12: OPC UA FX complete SET
