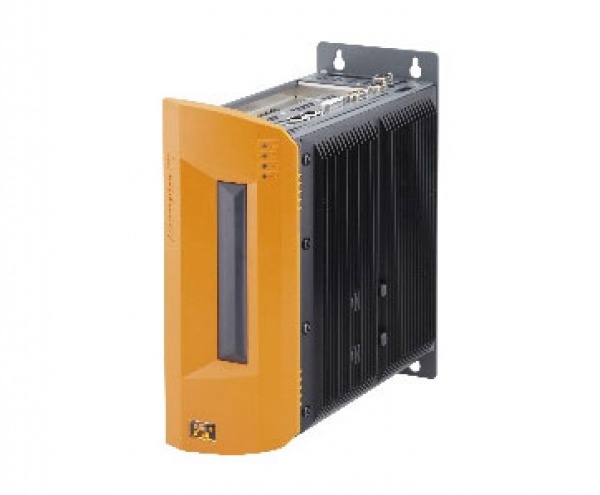

Máy tính công nghiệp B&R 5PC810.SX02-00

Mã sản phẩm: 5PC810.SX02-00

Giá bán: Liên hệ

Mô tả sản phẩm:

Khe cắm cho bộ phận bus có 2 khe cắm PCI hoặc 1 khe cắm PCI và 1 khe cắm PCIe
512 kB SRAM trên bo mạch
Chèn cho 1 ổ đĩa compact trượt và 1 ổ đĩa trượt
Khe cắm liên kết bảng điều khiển tự động hóa để kết nối bảng điều khiển tự động hóa qua SDL

Khe cắm cho bộ phận bus có 2 khe cắm PCI hoặc 1 khe cắm PCI và 1 khe cắm PCIe
512 kB SRAM trên bo mạch
Chèn cho 1 ổ đĩa compact trượt và 1 ổ đĩa trượt
Khe cắm liên kết bảng điều khiển tự động hóa để kết nối bảng điều khiển tự động hóa qua SDL

Bộ hệ thống APC810 2 khe cắm (PCI Express, PCI, tùy theo bus), 1 khe cắm cho bộ phát Liên kết bảng điều khiển tự động,1 khe trượt nhỏ gọn và 1 khe cắm trượt.

Liên kết hiển thị thông minh/DVI/Màn hình, 2x RS232, 5x USB 2.0, 2x ETH 10/100/1000, 24 VDC (đặt hàng khối đầu cuối kẹp vít 0TB103.9 hoặc khối đầu cuối kẹp lồng 0TB103.91)

General information

Dongle port	Yes
LEDs	Power, HDD, Link 1, Link 2
B&R ID code	0xA3C7
Cooling	Passive via heat sink and optionally supported with an active fan kit
Battery
Type	Renata 950 mAh
Service life	2½ years
Removable	Yes, accessible behind the orange front door
Variant	Lithium ion
Power button	Yes
Reset button	Yes
Buzzer	Yes
Certifications
CE	Yes
UKCA	Yes
UL	cULus E115267 Industrial control equipment

Controller

Bootloader	BIOS
Real-time clock
Battery-backed	Yes
Power failure logic
Controller	MTCX
Buffer time	10 ms
Graphics
Controller	Depends on the CPU board being used
SRAM
Size	512 kB
Battery-backed	Yes
Remanent variables in power failure mode	192 kB (for e.g. Automation Runtime, see Automation Help)

Interfaces

COM1
Type	RS232, modem supported, not galvanically isolated
Variant	9-pin male DSUB connector
UART	16550-compatible, 16-byte FIFO buffer
Max. baud rate	115 kbit/s
COM2
Type	RS232, modem supported, not galvanically isolated
Variant	9-pin male DSUB connector
UART	16550-compatible, 16-byte FIFO buffer
Max. baud rate	115 kbit/s
CompactFlash slot 1
Quantity	1
Type	Type I
CompactFlash slot 2
Quantity	1
Type	Type I
USB
Quantity	5
Type	USB 2.0
Variant	Type A
Transfer rate	Low speed (1.5 Mbit/s), full speed (12 Mbit/s) to high speed (480 Mbit/s)
Current-carrying capacity	Max. 500 mA or 1 A per connection
Ethernet
Quantity	2
Variant	Shielded RJ45 port
Transfer rate	10/100/1000 Mbit/s
Max. baud rate	1 Gbit/s
Panel/Monitor interface
Variant	Female DVI-I connector
Type	SDL/DVI/Monitor
CAN
Note	Optional
Audio
Type	AC97 sound
Inputs	Microphone, Line In
Outputs	Line Out
Add-on interface slot
Quantity	1

Slots

PCI/PCIe slots
Quantity	2 PCI slots or 1 PCI and 1PCIe slot
Slide-in drives	1
Slide-in compact drives	1
Automation Panel Link slot	Yes
Add-on UPS slot	Yes
Slot for fan kit	Yes

Electrical properties

Nominal voltage	24 VDC ±25%, SELV
Nominal current	6 A
Inrush current	Typ. 7 A, max. 50 A for < 300 µs
Overvoltage category per EN 61131-2	II
Galvanic isolation	Yes

Operating conditions

Degree of protection per EN 60529	IP20

Ambient conditions

Temperature
Operation	Component-dependent
Storage	-20 to 60°C
Transport	-20 to 60°C
Relative humidity
Operation	Component-dependent
Storage	Component-dependent
Transport	Component-dependent
Vibration
Operation (continuous)	2 to 9 Hz: 1.75 mm amplitude / 9 to 200 Hz: 0.5 g
Operation (occasional)	2 to 9 Hz: 3.5 mm amplitude / 9 to 200 Hz: 1 g
Storage	2 to 8 Hz: 7.5 mm amplitude / 8 to 200 Hz: 2 g / 200 to 500 Hz: 4 g
Transport	2 to 8 Hz: 7.5 mm amplitude / 8 to 200 Hz: 2 g / 200 to 500 Hz: 4 g
Shock
Operation	15 g, 11 ms
Storage	30 g, 15 ms
Transport	30 g, 15 ms
Elevation
Operation	Max. 3000 m (component-dependent)

Mechanical properties

Housing
Material	Galvanized plate, plastic
Front cover	Dyed orange plastic (similar to Pantone 144CV)
Coating	Light gray (similar to Pantone 427CV), dark gray (similar to Pantone 432CV)
Dimensions
Width	120.8 mm with heat sink 5AC801.HS00-00 and 5AC801.HS00-02 136 mm with heat sink 5AC801.HS00-01
Height	270 mm
Depth	254.6 mm
Weight	Approx. 2800 g (component-dependent)
