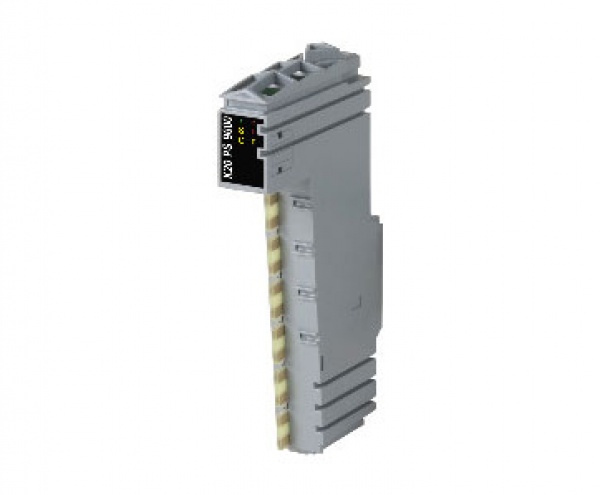

Module cấp nguồn B&R X20PS9600

Mã sản phẩm: X20PS9600

Giá bán: Liên hệ

Mô tả sản phẩm:

Cung cấp cho CPU Compact-S, X2X Link và nguồn điện I/O bên trong
Mô-đun cung cấp điện tiết kiệm chi phí cho các hệ thống X20 nhỏ
Không có cách ly điện của nguồn cung cấp và nguồn điện liên kết CPU / X2X
Không thể mở rộng hoặc dự phòng nguồn điện Liên kết CPU / X2X thông qua hoạt động song song của nhiều mô-đun nguồn điện
RS232 có thể cấu hình như một giao diện trực tuyến
Hỗ trợ CAN bus

Mô-đun cấp nguồn được sử dụng cùng với CPU X20 Compact-S, mạng liên kết X2X và nguồn điện I/O bên trong.

Short description

Interfaces	24 VDC power supply module for Compact-S CPU, X2X Link power supply and I/O
System module	1x RS232, 1x CAN bus

General information

B&R ID code	0xEB03
Status indicators	Overload, operating state, module status, RS232, CAN bus
Diagnostics
Module run/error	Yes, using LED status indicator and software
CAN bus data transfer	Yes, using LED status indicator
RS232 data transfer	Yes, using LED status indicator
Overload	Yes, using LED status indicator and software
Power consumption for X2X Link power supply	1.42 W
Power consumption
Internal I/O	0.6 W
Additional power dissipation caused by actuators (resistive) [W]	-
Certifications
CE	Yes
ATEX	Zone 2, II 3G Ex nA nC IIA T5 Gc IP20, Ta (see X20 user's manual) FTZÚ 09 ATEX 0083X
UL	cULus E115267 Industrial control equipment
DNV	Temperature: B(0 to 55°C) Humidity: B(up to 100%) Vibration: B(4 g) EMC: B(bridge and open deck)
LR	ENV1
KR	Yes
ABS	Yes
EAC	Yes

Input voltage	24 VDC -15% / +20%
Input current	Max. 0.7 A
Fuse	Integrated, cannot be replaced
Reverse polarity protection	Yes

Nominal output power	7 W
Parallel connection	Yes
Redundant operation	Yes
Overload characteristics	Short-circuit proof, temporary overload

Input voltage	24 VDC -15% / +20%
Fuse	Required line fuse: Max. 10 A, slow-blow
Reverse polarity protection	No

Interfaces

Interface IF1
Signal	RS232
Variant	Connection made using 12-pin terminal block X20TB12
Transfer rate	Max. 115.2 kbit/s
Interface IF3
Signal	CAN bus
Variant	Connection made using 12-pin terminal block X20TB12
Transfer rate	Max. 1 Mbit/s

Electrical properties

Electrical isolation	CPU/X2X Link supply isolated from CPU/X2X Link power supply I/O supply not isolated from I/O power supply

Operating conditions

Mounting orientation
Horizontal	Yes
Vertical	Yes
Installation elevation above sea level
0 to 2000 m	No limitation
>2000 m	Reduction of ambient temperature by 0.5°C per 100 m
Degree of protection per EN 60529	IP20

Ambient conditions

Temperature
Operation
Horizontal mounting orientation	-25 to 60°C
Vertical mounting orientation	-25 to 50°C
Derating	See section "Derating".
Storage	-40 to 85°C
Transport	-40 to 85°C
Relative humidity
Operation	5 to 95%, non-condensing
Storage	5 to 95%, non-condensing
Transport	5 to 95%, non-condensing
